Berikut konfigurasi dasar dengan menggunakan aplikasi Cisco Packet Tracer.

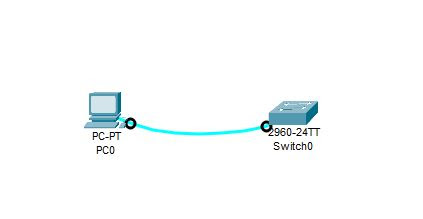

1. Double klik pada PC0 , lalu klik destop dan Klik Terminal.
2. ketika sudah klik terminal maka akan muncul konfigurasi port seperti dibawah ini, kemudian klik ok.
3. Pada router/switch yang belum dikonfigurasi maka akan muncul prompt router> atau switch> yang menandakan saat ini berada pada modus operasi user EXEC. Untuk memulai konfigurasi, tekan enter lalu ketikkan "enable" dan enter.
Maka saat ini sudah memasuki modus operasi privilege EXEC, konfigurasi ini biasanya dilakukan pada modus global configuration dimana maksudnya konfigurasi ini berlaku secara keseluruhan, untuk beralih ke modus global configuration, perintahnya yaitu
Switch# configure terminal atau switch#conf t
Beberapa konfigurasi dasar yang dilakukan yaitu:
A. Hostname
Fungsi dari perintah ini yaitu untuk memberi nama router atau switch.
Syntax : switch(config)#hostname (nama yang diinginkan)
Contohnya : switch(config)#hostname 04-Restu-Gusti-Pratama
Switch(config) akan berubah menjadi 04-Restu-Gusti-Pratama (config)
B. Secure Accsess
Untuk Mengamankan akses privileged EXEC dan user EXEC.
1. Line Console
Syntax :
“ 04-Restu-Gusti-Pratama(config) #line console 0”
“ 04-Restu-Gusti-Pratama(config-line) #password 20081996”
“ 04-Restu-Gusti-Pratama(config-line) #login”
“ 04-Restu-Gusti-Pratama(config-line) #exit”
2. Line Virtual Terminal
Syntax :
“ 04-Restu-Gusti-Pratama(config) #line vty 0 15”
“ 04-Restu-Gusti-Pratama(config-line) #password 20081996”
“ 04-Restu-Gusti-Pratama(config-line) #login”
“ 04-Restu-Gusti-Pratama(config-line) #exit”
3. Mengenkripsikan Password
Untuk mengenkripsi pastikan berada didalam line consol atau line virtual
Syntaxnya sebagai berikut :
#service password-encryption”
4. Memberikan nama banner/Banner MOTD : Belajar Cisco Switch
Syntax :
“ 04-Restu-Gusti-Pratama(config)#banner motd "Belajar Cisco Switch""
C. Simpan Konfigurasi
Syntax :
“ 04-Restu-Gusti-Pratama#copy running-config startup-config"
Kemudian, akan muncul Destination filename [startup-config]? klik enter, lalu menuliskan syntax “ 04-Restu-Gusti-Pratama#write".
Berikutnya, akan muncul Building configuration... klik enter.
